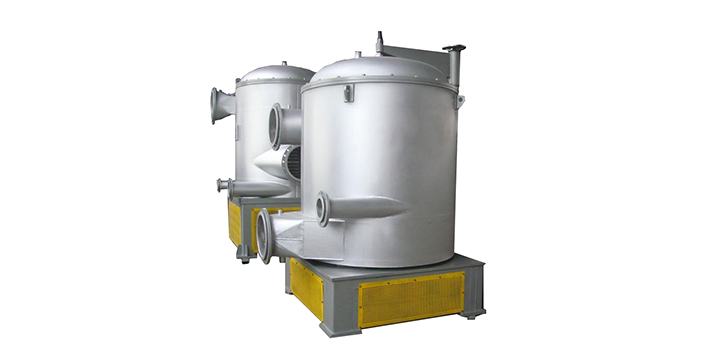

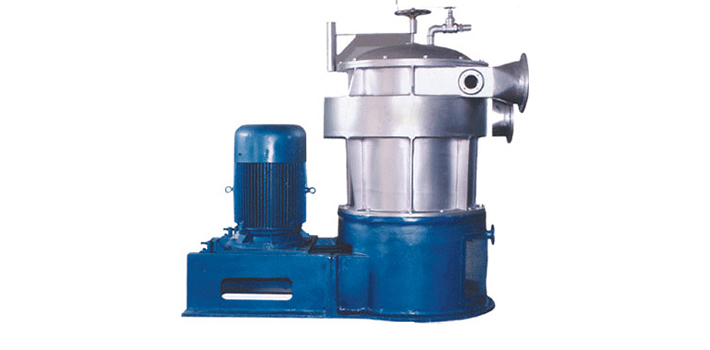

Tamis sous pression à flux descendant
Rendement journalier - Tamis sous pression à flux descendant
20-250 tonnes
Ce tamis sous pression à flux descendant utilise une structure avec flux descendant et est destiné au tamisage fin de pâtes à papier variées afin de passer à la presse. Cet équipement de filtrage consiste d’un tamis, rotor, cylindre, partie motrice et dispositif de levage.
Caractéristiques – Tamis sous pression à flux descendant
1. Efficacité de tamisage supérieure
Dû au fait que la pâte entre dans le tamis filtrant venant d’une direction tangentielle et sous haute pression, les fibres et impuretés secondaires sont tamisées avant que la pâte entre dans le cylindre de tamisage sous force centrifuge. Les fibres acceptées passent alors rapidement par le cylindre de tamisage en fonction de la différence de pression entre l’entrée et la sortie.
2. Longe durée de vie
Les impuretés lourdes sont filtrées par force centrifuge après l’alimentation en pâte vers le tamis afin de protéger les pales du rotor et le cylindre, prolongeant ainsi la durée de vie de l’appareil.
3. Pas de blocage
La pâte est tamisée de façon uniforme de bas en haut sans blocage étant donné que les impuretés lourdes sont filtrées en premier.
4. Remplace un tamis à basse fréquence
La pâte passée par ce tamis sous pression dispose d’une faible force d'impulsion et peut être acheminée directement à la presse sans problème.
5. Qualité de la pâte filtrée
Le cylindre de tamisage est fait d’acier inoxydable avec des trous petits et précis garantissant la supériorité de la qualité du produit fini.
6. Faible coûts d’entretien
L’arbre principal du tamis de pâte à papier fonctionne avec un système d’étanchéité mécanique le protégeant, réduisant ainsi les coûts d’entretien.
| Modèle | ||||
| Surface de tamisage (m 2 ) | 0.6 | 1.2 | 2 | 3 |
| Largeur maillage (mm) | 0.15-0.55 | |||
| Pression à l’entrée (Mpa) | 0.1-0.25 | |||
| Pression à la sortie (Mpa) | 0.01-0.04 | |||
| Cohérence du tamisage (%) | 1.0-2.0 | |||
| Rendement journalier (tonnes) | 20-60 | 25-90 | 40-150 | 50-250 |
| Puissance moteur (kW) | 15-18.5 | 22-30 | 37-45 | 55-75 |
Principe de fonctionnement – Tamis sous pression à flux descendant
La pâte est alimentée entre le corps du tamis et le cylindre. Grâce à la différence de pression existant entre les deux côtés du cylindre, les fibres acceptées se dirigent dans le cylindre à travers des trous et sont acheminées vers l’évacuation du bas. Les fibres rejetées quittent le cylindre afin d’être prélevées de la pâte finie et emmenées vers l’évacuation sous pression du rotor. Les mouvements rotatifs à grande vitesse du rotor peuvent également faire le nettoyage du cylindre.
Maintenance – Tamis sous pression à flux descendant
1. Les roulements doivent être lubrifiés une fois par semaine
2. Une inspection régulière de l’axe est recommandée afin de vérifier que la température n’y excède par 35˚C.
3. La machine de permet pas de faire le traitement d’impuretés larges et de nature métalliques
4. Le joint huilé en caoutchouc doit être changé tous les 6 mois pour garantir l’étanchéité de la structure
