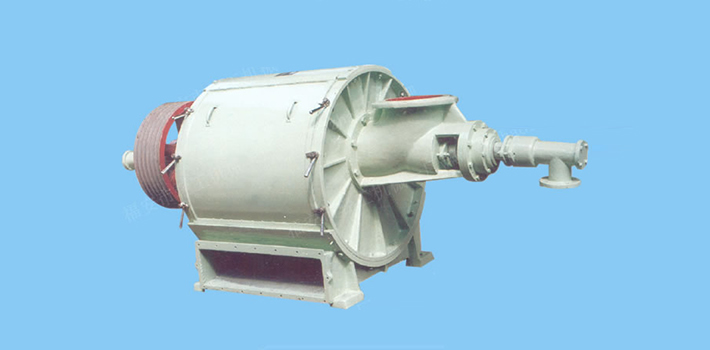

Tamis centrifuge

ZSL

Rendement journalier - Tamis centrifuge ZSL
10-100 tonnes

Amélioré sur la base de notre tamis CX, notre tamis centrifuge ZSL est utilisé pour le tamisage de pâtes à papier différentes notamment pâte chimique et pâte à base de papier recyclé ou encore le tamisage intermédiaire pour création de pâte. Ce tamis centrifuge pour papier, également appelé séparateur centrifuge ou filtreur centrifuge, possède des performances de tamisage supérieures, ne gaspille pas, ne se bloque pas, consomme très peu, ne vous prend guère de place et est facile à utiliser et à maintenir. Ce type d’équipement de tamisage est donc populaire auprès d’usines de papier et l’industrie papetière en général.

Fiche technique - Tamis centrifuge ZSL
Eléments techniques Modèles
ZSL1-0.5 ZSL2-0.9 ZSL3-1.6 ZSL4-2.4
Surface de tamisage (m2 ) 0.5 0.9 1.6 2.4
Rendement journalier (tonnes) 10 ~ 15 20 ~ 30 40 ~ 60 60 ~ 100
Rotor size (mm) φ324×538 φ455×645 φ610×880 φ718×1130
Rotor speed (r/min) 750 575 485 450
Diamètre alimentation (mm) φ150 φ200 φ300 φ345
Diamètre maillage (mm) 1.2 ~ 3.4
Concentration à l’entrée (%) 0.8 ~ 3.0
Concentration à la sortie (%) 0.6 ~ 1.5
Pression d’entrée à la tête (m) 1.2 ~ 2.4
Pression eau diluée (MPa) 0.1 ~ 0.15
Taille cylindre de tamisage (mm) Ø340×470 Ø475×600 Ø635×800 Ø747×1065
Puissance moteur (kW) Y132M-4/7.5 Y180L-4/22 Y250M-6/37 Y280M2-6/75
Poids machine (kg) 500 1290 2340 3630
Dimensions en mm (L×l×h) 2160×1630×700 2670×1850×970 3250×2380×1250 3590×2980×1460

Structure – Tamis centrifuge ZSL
Notre tamis pour pâte de papier est principalement composé d’une coque structurelle, d’une base solide, d’un cylindre de tamisage, d’un rotor et d’un moteur. La pâte est envoyée dans le cylindre via un tuyau d’alimentation situé sur le côté de la structure. La pâte passe alors par les mailles du tamis grâce à la différence de pression interne et externe et à la force centrifuge. Les larges impuretés et nœuds de fibres sont quant à eux retenus dans le cylindre et évacués en dehors de l’appareil.

Fonctionnement – Tamis centrifuge ZSL
1. Le tamis centrifuge fonctionne à plein uniquement avec un flux uniforme et sa boite de stabilisation à pleine capacité.
2. En conditions normales, aucune vibration n’est nécessaire. L’arbre principal doit fonctionner de manière stable sans vibrations et l’électricité doit être stable également. En cas d’anormalité, éteignez immédiatement la machine et procédez à une inspection détaillée.
3. Suivez les instructions ci-dessous pour allumer et éteindre la machine.

1) Instruction à l’allumage
a. Vérifiez et ouvrez la soupape d’alimentation;
b. Ouvrez la soupape de l’eau diluée;
c. Actionnez le moteur;
d. Démarrez la pompe d’alimentation et fermez progressivement la soupape d’alimentation lorsque le réservoir de pâte est plein.

2) Instructions à l’extinction
a. Fermez la pompe et la soupape d’alimentation;
b. Continuez l’alimentation en eau afin de nettoyer l’appareil jusqu’à ce que le réservoir soit complètement rincé.
c. Eteignez le moteur;
d. Fermez la vanne d’eau.
